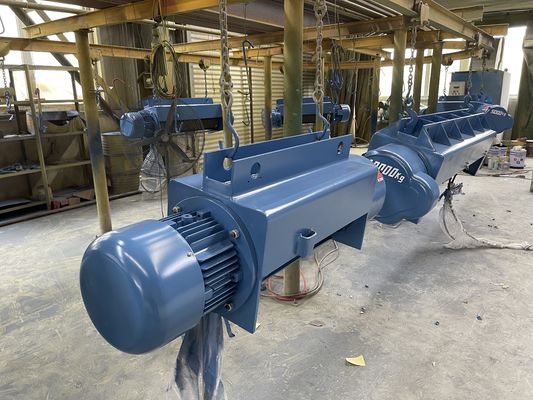

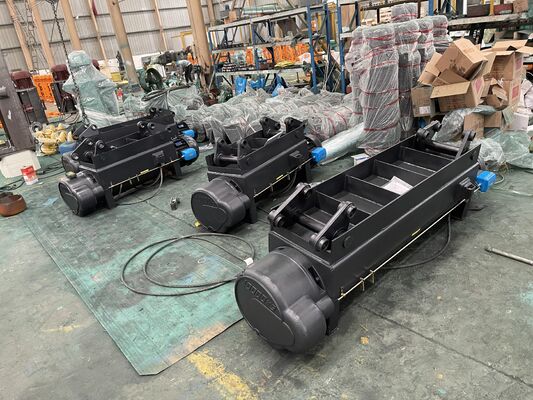

CD1 de Kabelhijstoestel 1ton van de hijstoestel Elektrische Draad het Opheffen Hoogte 6m met 380V
Kort overzicht
Het elektrische het hijstoestelcd1/md1 model van de draadkabel heeft eigenschappen van compacte structuur, lichtgewicht, kleine grootte en gemakkelijke verrichting. Het kan zijn
gebruikt niet alleen op de luchtsporen, maar ook wordt gebruikt samen met vele types van elektrische of handkranen zoals
enig-grider-uitgekozen kraan, de dubbel-grider-dubbelkraan, de cantileverkraan en de brugkranen enz. Het eletric hijstoestel modelmd1 met dubbel
het opheffen snelheid die zou moeten worden gebruikt voor het geval dat waar het hijstoestel modelcd1 niet kan voldoen aan de eisen ten aanzien van fijne abjustments tijdens
recision verrichtingen.
Toepassingen
1, uitgebreid gebruikt in fabrieken, workshops, pakhuizen en veel andere gelegenheden om materialen te hijsen direct,
2, geïnstalleerd op recht of kromme de I-Staal straal van enig-Balkkranen om goederen op te heffen.
3, het kunnen ook samen met Elektrische Hijstoestel dubbel-Straal, brugkraan en zwenkende kranen worden gebruikt om verschillende punten etc. te hijsen.
4, het hebben zo vele appllicationgebruik enkel voor zijn voordelen, zoals: strakke structuur, geschikte verrichting, lichtgewicht, brede algemeen gebruikt etc.
Hoofdkenmerken
* Modelcd1, hijstoestel van de de draadkabel van MD1 het elektrische is klein - met maat heftoestel, dat op enige straal, brug, brug en wapenkraan kan worden opgezet.
* Met lichte wijziging, kan het ook als kruk worden gebruikt.
* Het wordt wijd gebruikt in fabrieken, mijnen, havens, pakhuizen, de gebieden van de ladingsopslag en winkels, essentieel in het opheffen van het werk efficiency en het verbeteren van arbeidsvoorwaarden.
* Het model elektrische hijstoestel van CD1 heeft slechts normale snelheid, die normale toepassing kan tevredenstellen.
* Het model elektrische hijstoestel van MD1 verstrekt twee snelheden: normale snelheid en met lage snelheid. Bij met lage snelheid, kan het nauwkeurige lading en het leegmaken doen, het mounding van zanddoos, onderhoud van werktuigmachines. enz.
Voordelen
• Goedgekeurd Ce.
• Lichtgewicht robuuste bouw.
• Lage inspanning om maximumlading op te heffen.
• Volledig gesmede haken.
• De hoogwaardige keten van de legeringslading.
• De duurzame gebakken bescherming van de emailverf.
• Op verzoek beschikbare het apparaat van de overbelastingsbescherming.
• De uitstekende naverkoop dient.
> Motor: De hijstoestelmotor is een spitse motor van de typerotor met het remmen; het is één van de beste kwaliteitsmotoren, die bigg de torsie van ER heeft, zodat kan het aan zich vaak het bewegen worden aangepast, is het Maximumkoppel 2.4-3 keer dan de geschatte torsie.
> Versnellingsbak: De hijstoestelVersnellingsbak heeft speciaal toestellen voor hoge slijtageweerstand behandeld. Elke Aangepaste Schachtassemblage wordt gesteund op bal of rollagers, om vlotte, laag-wrijvingverrichting te verzekeren.
> Draadkabel: Hijsend kabels leef de het uitvoeren normen na. De belangrijke die kabel door de trommel wordt genomen glijdt niet zijdelings uit wanneer verslapping. De factor van veiligheid, op de nominale breekweerstand van de kabel is zes.
> Kabeltrommel: Gegroefte hijstoesteltrommel, naadloze buis van adequate lengte dat in één laag en aan provid moet worden verwond eproper
de steun voor de kabel wordt om schurende slijtage te minimaliseren verleend. De trommelschacht lost op Kogellagers voor het verzekeren van het vlotte lopen op.
> Elektrisch apparaten controlerend systeem: Het modelhijstoestel van CD1 en MD1-is samengesteld uit de schakelaardoos, controlerende schakelaar, afsneed beperker, is het het werk voltage van het controleren van schakelaar 380V, 36V of 24V (veiligheidsvoltage).
> Kabelgids: De kabelgids is in de twee helften, die gemakkelijke toegankelijkheid verzekeren. Het omringt volledig de trommel zodat de kabel zich niet kan ontrollen zelfs wanneer het Hijstoestel in leeggemaakte voorwaarde is. De kabelgidsen van ons bedrijf is dik maken en uitzetten, zodat het niet gemakkelijk om is worden beschadigd.
> Haak: Het Haakblok wordt getest aan 150% van volledige lading vóór assemblage.
Technische configuratie
| Model |
Het opheffen Capaciteit (t) |
Het opheffen Hoogte (m) |
Het opheffen Snelheid (m/min) |
Lopende Snelheid (m/min) |
Het Type van draadkabel |
Dia.of Draadkabel (mm) |
Ik richt Spoortype |
Het werk Plicht |
Opheffende Motor |
| Macht (kW) |
R.P.M (r/min) |
Voeding |
| CD1-0.25 |
0,25 |
3-9 |
8 |
20 |
6*19 |
3.6 |
16-22b |
M3 |
0,4 |
1380 |
3Phase van 220-440V 50/60HZ |
| CD1-0.5 |
0,5 |
6-12 |
8 |
20 |
6*37+1 |
4.8 |
16-28b |
M3 |
0,8 |
1380 |
| Cd1-1 |
1 |
6-30 |
8 |
20 |
6*37+1 |
7.4 |
16-28b |
M3 |
1.5 |
1380 |
| Cd1-2 |
2 |
6-30 |
8 |
20 |
6*37+1 |
11 |
20a-32c |
M3 |
3 |
1380 |
| Cd1-3 |
3 |
6-30 |
8 |
20 |
6*37+1 |
13 |
20a-32c |
M3 |
4.5 |
1380 |
| Cd1-5 |
5 |
6-30 |
8 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
7.5 |
1380 |
| Cd1-10 |
10 |
6-30 |
7 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
13 |
1400 |
| CD1-16 |
16 |
6-30 |
3.5 |
20 |
6*37+1 |
15 |
45a-63c |
M2 |
13 |
1400 |
| Cd1-20 |
20 |
6-30 |
3.5 |
20 |
6*37+1 |
20 |
50a-63c |
M2 |
13 |
1400 |
Nota's
A. De standaard het opheffen hoogte is 6, 9, 12, 18, 24, 30 en 36 meters.
B. De het opheffen snelheid kan enige snelheid of dubbele snelheid zijn, zelfs met meerdere snelheden met frequentieomschakelaars.
C. Het geschikte spoor voor het laag-vrije hoogtehijstoestel is h-Type spoor, en het I-Type spoor is ook beschikbaar.
D. Het geadviseerde kabel reeving van dit soort hijstoestel is 2/1, 4/2 of 4/1.
E. De normale reizende snelheid is 20m/min, en 12,5, 16, 25, 30, 45m/min door verzoek.
F. De normale spoormaat van de dubbel-balk is 1200, 1500, 1800, 2100 en 2300mm.
